        裸片是指在foundry（加工廠）生產出來的芯片，上只有用于封裝的壓焊點，是不能直接應用于實際電路當中的。

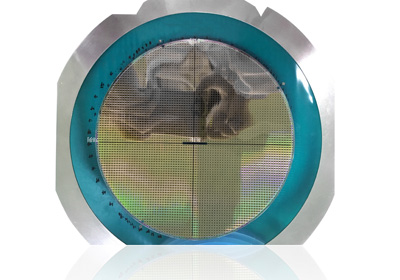

單晶硅圓片由普通硅砂提煉，經過溶解、提純、蒸餾一系列措施制得多晶硅，多晶硅再經熔融、單晶晶核提拉制成具有一定晶體學取向的單晶硅棒，單晶硅棒經過拋光、切片之后，就成為了晶元。晶元是最常用的半導體材料,按其直徑分為4英寸、5英寸、6英寸、8英寸、12英寸14英寸、15英寸、16英寸、……20英寸以上等



























    LM5025A Die







	有源鉗位電壓模式 PWM 控制器








DIE/WAFER CHARACTERISTICS






	Fabrication Attributes
	General Die Information





	 Physical Die

	 Identification
	 LM5025A
	 Bond Pad Opening   Size  (min)
	 91μm x 91μm




	 Die Step
	 A
	 Bond Pad Metalization
	 Al_ 0.5%Cu




	Physical Attributes
	 Passivation
	 PECVDOX+NITRIDE




	 Wafer Diameter
	 150mm
	 Back Side Metal
	 BARE BACK




	 Die Size (Drawn)
	 2286μm x 2540μm         90.0mils x 100.0mils
	 Back Side Connection
	 Floating




	 Thickness
	 254μm Nominal





	 Min Pitch
	 167μm Nominal





	Special Assembly Requirements:




	Note: Actual die size is rounded to the nearest micron.









	    LM5025 MDC MWC

	    ACTIVE CLAMP VOLTAGE MODE PWM CONTROLLER

	                          LM5025A Die封裝圖
